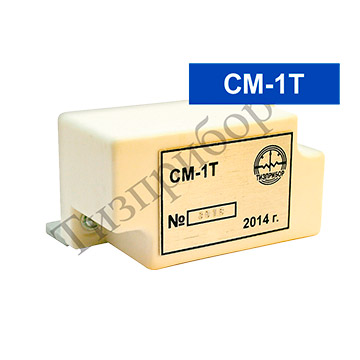

Сигнализатор мембранный CM-1Т
Сигнализатор
мембранный CM-1Т предназначен для преобразования пневматических дискретный
сигналов в электрические дискретные сигналы. Климатическое исполнение УХЛ.
Категория размещения 4 по ГОСТ 15150-69, но для работы при температурах от 5 до
50 °С и относительной влажности 80 %.
ТУ 4218-103-37185268-2012
Технические характеристики
- Входной сигнал – дискретный пневматический по ГОСТ 26.015-81.
- В качестве выходного сигнала принимается дискретный электрический сигнал, где условному значению “0” соответствует размыкание электрических контактов, а условному значению “1” - замыкание. Сигнализатор имеет 2 пары взаимно инверсных контактов.
Электрические параметры сигнализатора соответствуют табл. 1.
Таблица 1
|
Род тока |
Напряжение, B |
Сила тока, А |
Нагрузка |
|
Переменный |
0,2 - 220 |
0,0002 - 3 |
Активная |
|
Постоянный |
0,2 - 30 |
0,0002 - 3 |
Активная |
- Частота поступления входного сигнала не должна превышать 0,2 Гц.
- Вероятность безотказной работы за время 2000 ч при числе переключений 200 000 при постоянном токе или 30 000 при переменном токе Р (2000 ч) = 0,96.
- Масса сигнализатора не более 0,25 кг.
