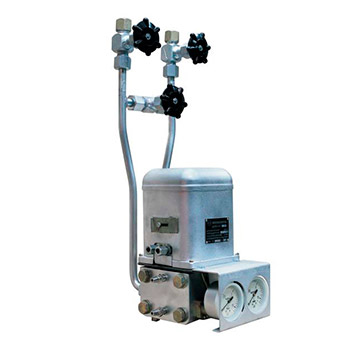

Преобразователи разности давлений мембранные пневматические компенсационные ДМПК-100
Преобразователи
разности давления мембранные пневматические компенсационные ДМПК-100М,
ДМПК-100АМ предназначены для работы в системах автоматического контроля,
управления и регулирования параметров промышленных технологических процессов в
нефтеперерабатывающей, газовой, химической и других отраслях промышленности с
целью выдачи информации в виде стандартного пневматического сигнала о перепаде
давления, расходе жидкостей и газов, а также уровне жидкости.
Преобразователи предназначены для работы со вторичной показывающей, регистрирующей аппаратурой, регуляторами и другими устройствами автоматики и систем управления, работающими от входного сигнала 20-100 кПа.
Преимущества: возможность местного отсчета давления питания и выходного сигнала; широкий диапазон перестройки пределов измерения; высокая стабильность нуля и диапазона.
ТУ 25-02-10.544-74
Технические характеристики
Типы преобразователей, предельно допустимое рабочее избыточное давление, предельные номинальные перепады давлений, пределы допустимой основной погрешности и масса приведены в табл. 1.
Таблица 1
| Тип | Предельный номинальный перепад давлений, кПа | Предельно допустимое рабочее избыточное давление, МПа | Предел допустимой основной погрешности, % | Масса, кг, не более |
| ДМПК-100М; ДМПК-100АМ |
4; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; |
10 |
±1 ±0,5; ±1 ±1 |
17 |
Таблица 2
| Пределы изменения выходного сигнала при изменении перепада давлении от нуля до предель- ного номинального значения, кПа | 20–100 |
| Давление питания, кПа | 140±14 |
|
Расстояние передачи выходного сигнала по трассе, по пневматической линии связи, м, не более: внутренним диаметром 4 мм внутренним диаметром 6 мм |
150 300 |
| Расход воздуха в установившемся режиме работы, л/мин, не более | 3 |
| Средняя наработка на отказ (Р2000 с = 0,97), ч, не менее | 65000 |
| Средний срок службы, лет, не менее | 12 |
| Масса преобразователя с вентильным блоком, кг, не более | 7 |
