ДСМ-450 Электродвигатель
Степень защиты двигателей IP 10
Применение.
Электродвигатели тихоходные синхронные многополюсные типа ДСМ без редуктора и с механическим редуктором являются комплектующими элементами в приборах и средствах промышленной автоматики, предназначены для работы от однофазной сети переменного тока частоты 50 Гц или 60 Гц.
Режим работы.
Режим работы двигателей - продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60%.
Вид климатического исполнения двигателей УХЛ 4.2 и 04.2 по ГОСТ 15150-69 с верхним предельным рабочим значением температуры окружающего воздуха 60°С.
Технические характеристики
Тип двигателя |
Напряжение питания, В |
Номинальная частота напряжения питания, Гц |
Номин. частота вращения, мин.-1 |
Направ- ление вра- щения |
Номин. вращающий момент, Н·см(гс·см), не менее |
Макс. вращающий момент, Н·см(гс·см), не менее |
Потребл. мощность, В·A, не более |
Масса, кг, не более |
ДСМ 450 | 12, 24, 36, (127), 220 | 60 | 450 | Левое или правое (указывается при заказе) | 0,08 (8) | 0,10 (10) | 4,6 | 0,115 |
ДСМ 375 | 50 | 375 | 0,10 (10) | 0,16 (16) | 0,115 | |||
ДСМ 60 | 50,60 | 60 | 0,40 (40) | 0,40 (40) | 0,200 | |||
ДСМ 12,4 | 50, 60 | 12,4 | 7,5 (750) | 8,75 (875) | 0,210 | |||
ДСМ 2 | 50,60 | 2 | 10 (1000) | 15 (1500) | 0,210 | |||
ДСМ 0,2 | 50,60 | 0,2 | 25 (2500) | 25 (2500) | 0,210 | |||
ДСМ 1/300 | 50,60 | 1/300 | 30 (3000) | 30 (3000) | 0,210 |

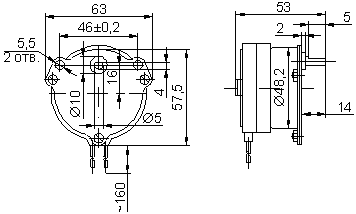

Размеры
Без редуктора | С редуктором |
