Пневматический малогабаритный счетчик расхода ФШ0061 (ФШ 0061)

Пневматический малогабаритный счетчик расхода ФШ0061 (ФШ 0061) (далее в тексте "счетчик") предназначен для непрерывного суммирования значений расхода за какой-либо промежуток времени. Счетчик пригоден для работы с любыми дифманометрическими датчиками, имеющими пневматическую дистанционную передачу с пределами изменения выходного давления от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2).

Технические данные ФШ0061 (ФШ 0061)

Диапазон изменения входного аналогового сигнала от 20 кПа (0,2 кгс/см2) при нулевом значении расхода до 100 кПа (1,0 кгс/см2) при верхнем пределе измерения.

Предел допускаемой основной погрешности показаний счетчика не превышает 0,5% от расчетной разности показаний счетчика, соответствующей номинальной величине входного сигнала на верхнем пределе измерений. Нижний предел измерения счетчика составляет 30% верхнего предела измерения.

Давление питания 140 кПа В± 14 кПа (14 кгс/см2 В± 0,14 кгс/см2). Воздух питания должен быть осушен и очищен от пыли и масла. Класс загрязненности сжатого воздуха 0 и 1 но ГОСТ 17433-80.

Счетчик ФШ0061 (ФШ 0061) может быть использован при температуре окружающего воздуха от 5 до 50 В°С и верхнем значении относительной влажности воздуха 80% при 35 В°С и более низких температурах, без конденсации влаги.

Изменение показаний счетчика при отклонении давления питания на В± 14 кПа (0,14 кгс/см2) от 140 кПа (1,4 кгс/см2) не превышает абсолютного значения предела допускаемой основной погрешности.

Изменение показаний счетчика на каждые 10 В°С при отклонении температуры окружающей среды от (20В±2)В°С до любой температуры в диапазоне 5-50 В°С не превышает В± 0,45% от расчетной разности показаний.

Диапазон изменения показаний счетчика ФШ0061 (ФШ 0061) 120 цифр в час при значении входного сигнала 100 кПа (1,0 кгс/см2). Цена деления дополнительной шкалы для отсчета дробных значений 0,02.

Действительное значение расхода N определяют по формуле:

N  = M/120* Nмакс

где М - разность показаний счетчика; NMакс - верхний предел измерения по расходу в кг/ч, т/ч, м3/ч, л/ч.

Величина Nмакс/120 = С - постоянная счетчика, которая рассчитывается в зависимости от верхнего предела измерения по расходу и наносится потребителем на белой табличке, расположенной в нижней части лицевой панели счетчика. Таким образом N = МС.

Постоянные счетчика имеют размерность единиц массы (кг, т) или объема (м3, л) соответственно измеряемому расходу. В табл. 1 приводятся численные значения постоянных счетчика для стандартного ряда пределов измерения по расходу.

Таблица 1

Nмакс 100 125 160 200 250 320 400 500 630 800
С 0,833 1,042 1,333 1,667 2,083 2,667 3,333 4,167 5,250 6,667

Счетчик ФШ0061 (ФШ 0061) может быть использован во взрыво- и пожароопасных помещениях.

Расход воздуха, приведенный к нормальным условиям, в установившемся режиме до 13 л/мин.

Масса счетчика составляет 2 кг.

Состав счетчика ФШ0061 (ФШ 0061) - корпус, механизм.

Цена ФШ0061 (ФШ 0061), заказ он-лайн

ТУ 25-02.25537.001-88

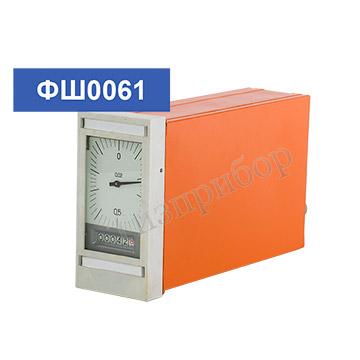

Фото ФШ0061 (ФШ 0061)
