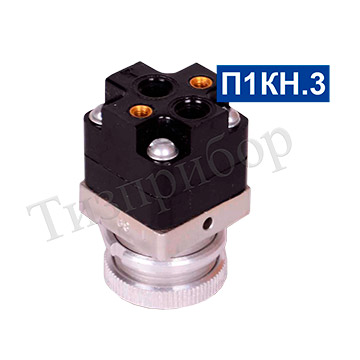

Пневмокнопка типа П1КН.3
Предназначена
для ручного формирования дискретных сигналов.
- Переключение кнопки происходит при нажатии или отпускании нажимного органа. Выход элемента 12 соединен либо с входом 11, либо с атмосферой. При отсутствии нажатия на шток выходной сигнал равен «0» и пропускание воздуха через пневмоконтакт не допускается.
- Пневмокнопка отличается от пневмотумблера видом нажимного органа: вместо рычага использован шток с утопленной головкой.
