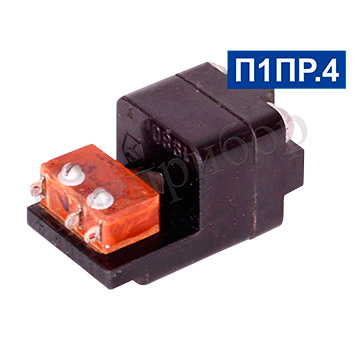

Пневмоэлектрический преобразователь типа П1ПР.4
Предназначен
для преобразования дискретного пневматического сигнала в дискретный
электрический сигнал.
- Преобразователь состоит из двух секций, одной плоской резинотканевой мембраны, образующих две камеры — А и Б, пружины и микропереключателя. Камера А соединена с атмосферой.
- Под действием давления, подаваемого в камеру Б при единичном значении входного сигнала, мембрана прогибается и толкатель, воздействуя на шток микропереключателя через плоскую пружину, замыкает нормально разомкнутый (HP) и размыкает нормально замкнутый (НЗ) контакты микропереключателя. При нулевом значении входного сигнала под действием пружины мембрана возвращается в исходное состояние, и контакты микропереключателя изменяют соответственно свое состояние.
