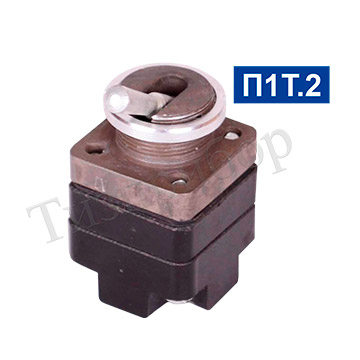

Пневмотумблер типа П1Т.2
Предназначен
для ручного формирования дискретных сигналов, либо для ручного коммутирования
дискретных или непрерывных сигналов.
- Пневмотумблер состоит из трех секций, плоской резинотканевой мембраны, жесткий центр которой имеет стержень с отверстием в центре, пневмоконтакта «сопло-заслонка», рычага и пружины. Выход элемента 12 соединен либо с входом 11, либо с атмосферой.
- В одном фиксированном положении рычага стержень нажимает на заслонку и открывает пневмоконтакт (при этом выход тумблера соединен с входом).
- В другом фиксированном положении рычага стержень не касается заслонки, а пружина прижимает заслонку к соплу и закрывает пневмоконтакт (при этом выход элемента соединен с атмосферой).
