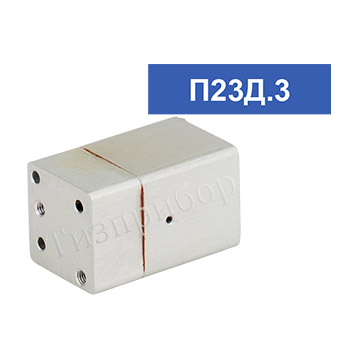

Задатчик маломощный типа П2ЗД.3

Предназначен для ручной установки и автоматической стабилизации давления воздуха, подаваемого в непроточные камеры пневма­тических элементов автоматики. Метрологические характеристики элемента гарантируются только при отсутствии расхода на его выходе.

1. Задатчик состоит из двух секций, раз­деленных плоской резинотканевой мембраной и образующих камеры А и Б, пружины и установоч­ного винта. Жесткий центр мембраны служит за­слонкой сопла, имеющего выход в атмосферу. Дав­ление питания подается на вход нерегулируемого пневмосопротивления типа П2Д.4-2 (капилляр диа­метром 0,3 мм), который конструктивно в задат­чик не входит и поставляется по отдельному за­казу. Выход пневмосопротивления связан с каме­рой Б задатчика через канал 1, канал 13 связан с атмосферой.
2. Изменение степени сжатия пружины произво­дится установочным винтом. Мембрана устанавли­вается в положении, при котором усилие, создавае­мое выходным давлением, уравновешивает усилие пружины.
