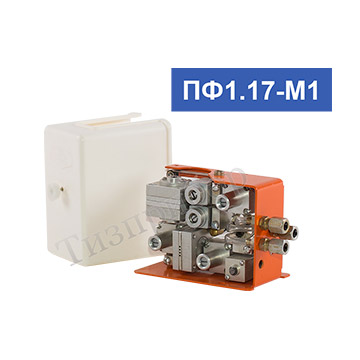

Прибор извлечения квадратного корня пневматический ПФ1.17-М1

Прибор извлечения квадратного корня пневматический ПФ1.17-М1 входит в систему приборов СТАРТ (система автоматических регуляторов и приборов, построенных на пневматических элементах). Прибор служит для извлечения квадратного корня из сигнала, поступающего на его вход.

ТУ 4218-012-37185268-2012

Технические характеристики

• Диапазон изменения входных и выходных аналоговых сигналов 20-100 кПа (0,2-1,0 кгс/см²).
• За основную погрешность принимают наибольшую разность между действительным и расчетным значениями выходного сигнала, выраженную в процентах от 80 кПа (0,8 кгс/см²).
• Питание прибора осуществляется сухим, очищенным от пыли и масла воздухом давлением 140 кПа ± 14 кПа (1,4 кгс/см² ± 0,14 кгс/см²) , через фильтр и стабилизатор давления воздуха.
• Технические характеристики воздуха питания по ГОСТ 17433—88.
• Классы загрязненности 0 и 1.
• Давление задатчика около 60 кПа (0,6 кгс/см²).
• Прибор обеспечивает передачу пневматических сигналов на расстояние по трассе до 300 м.
• Прибор может быть использован в пожаро и взрывоопасных помещениях.
