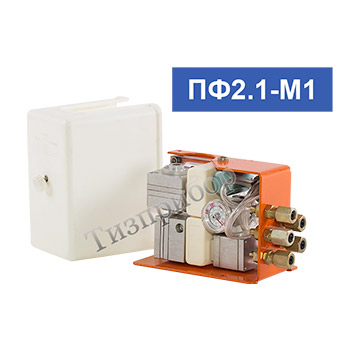

Устройство прямого предварения пневматическое ПФ2.1-М1

Устройство прямого предварения пневматическое ПФ2.1-М1 (в дальнейшем устройство) входит в систему СТАРТ (Система автоматических регуляторов, построенных на пневматических элементах).

Оно предназначено для введения в цепь регулирования какого-либо процесса воздействия по скорости отклонения от заданной величины.

ТУ 4218-007-37185268-2012 (ранее ТУ 25-02.525-75)

Технические характеристики

• Предельные значения рабочего диапазона изменения входного и выходного аналоговых сигналов составляют:

нижнее – 20 кПа (0,2 кгс/см²);

верхнее – 100 кПа (1,0 кгс/см²).

• Предельные значения времени предварения составляют:

нижнее – 0,05 мин;

верхнее – 10 мин.

• По заказу потребителя пределы настройки времени предварения – от 0,02 до 20 мин.
• Давление воздуха питания 140 кПа ± 14 кПа (1,4 кгс/см² ± 0,14 кгс/см²).
• Технические характеристики воздуха питания по ГОСТ 17433-80, классы загрязненности 0 и 1.
• Устройство прямого предварения может быть использовано в пожаро- и взрывоопасных помещениях.
• Устройство может работать при температуре окружающего воздуха от 5 до 50 °С и верхнем значении относительной влажности 80 % при 35 °С и более низких температурах, без конденсации влаги.
• Прибор может быть использован в пожаро и взрывоопасных помещениях.
