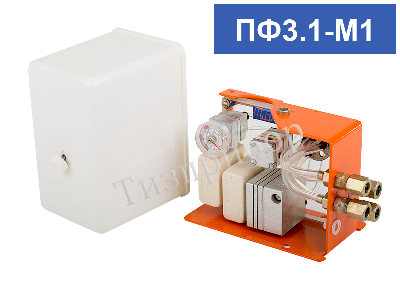

Устройство обратного предварения пневматическое ПФ3.1-М1

Устройство обратного предварения пневматическое ПФ3.1-М1 входит в систему СТАРТ (Система автоматических регуляторов и приборов, построенных на пневматических элементах). Устройство ПФ3.1-М1 предназначено для замедления ответного воздействия регулятора, вызванного изменением регулируемой величины на объект.

Устройство применяется при регулировании малоинерционных объектов

ТУ 4218-007-37185268-2012 (ранее ТУ 25-02.525-75)

Технические характеристики

• Предельные значения рабочего диапазона изменения входных и выходных аналоговых сигналов составляют:

нижнее — 20 кПа (0,2 кгс/см²);

верхнее — 100 кПа (1,0 кгс/см²).

• Предельные значения диапазона настройки времени предварения соответствуют:

нижнее — 0,05 мин;

верхнее — 10 мин.

•     По заказу потребителя устройство выполняют с предельными значениями настройки времени предварения:

нижним — 0,02 мин;

верхним — 20 мин.

• Давление питания сжатого воздуха 140 кПа ±14 кПа (1,4 кгс/см² ± 0,14 кгс/см²).
• Воздух питания должен быть осушен и очищен от пыли и масла.
• Технические характеристики воздуха питания по ГОСТ 17433-80.
• Классы загрязненности 0 и 1.
• Прибор может быть использован в пожаро и взрывоопасных помещениях.
