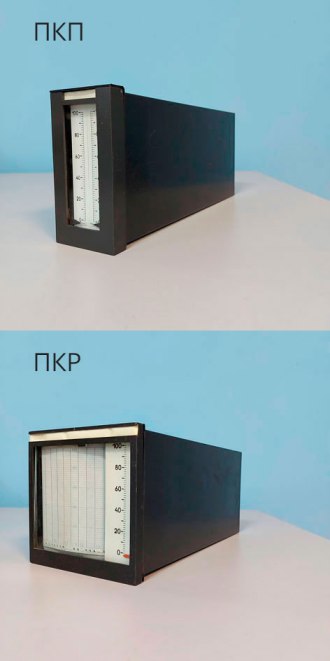

Приборы контроля пневматические ПКР и ПКП
Приборы
контроля пневматические ПК (далее по тексту – приборы контроля) предназначены
для измерения избыточного давления и показания значений сигналов пневматических
датчиков и других устройств, выдающих унифицированные аналоговые сигналы в
пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см²), а также непрерывной записи
этих сигналов; пневматической или электрической сигнализации предельных
значений.
- ПКП.1Т – предназначен для измерения величины одного параметра;
- ПКП.1ПТ - предназначен для измерения величины одного параметра и пневматической сигнализации предельных его значений;
- ПКП.1ЭТ - предназначен для измерения величины одного параметра и электрической сигнализации предельных его значений;
- ПКП.2Т – предназначен для измерения величины двух параметров;
- ПКР.1Т - предназначен для измерения и непрерывной записи на ленточной диаграмме и показания по шкале величины одного параметра;
- ПКР.2Т - предназначен для измерения и непрерывной записи на ленточной диаграмме и показания по шкале величин двух параметров.
ТУ 26.51.52-006-37185268–2018
Технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения входных пневматических аналоговых сигналов, кПа | от 20 до 100 |
| Пределы допускаемой основной приведенной погрешности к номинальному диапазону входного сигнала 80 кПа (0,8 кгс/см2), %: | +-0,5;1,0 |
| Давление питания, кПа | 140+-14 |
Питание электропривода диаграммной ленты приборов ПКР.1Т, ПКР.2Т:
|
230+-22 50+-0,2 |
| Скорость перемещения диаграммной ленты, мм/ч | 20 |
Условия эксплуатации:
|
от + 5 до + 50 до 98 от 84 до 106,7 |
| Средняя наработка на отказ не менее, ч | 50000 |
| Средний срок службы не менее, лет | 8 |
Данные сертификатов, лицензий
- Регистрационный номер в госреестре средств измерений № 83257-21.
- Декларация о соответствии ТР ТС 004/2011 О безопасности низковольтного оборудования ЕАЭС NRUД-RU.PA01.B.80649/21.
