П2Д1М Пневмосопротивление

Пневмосопротивление регулируемое типа П2Д.2М предназначено для ограничения расхода. Величина расхода через пневмосопротив­ление зависит от перепада давлений до и после него и от величины кольцевого зазора, через кото­рый проходит воздух.

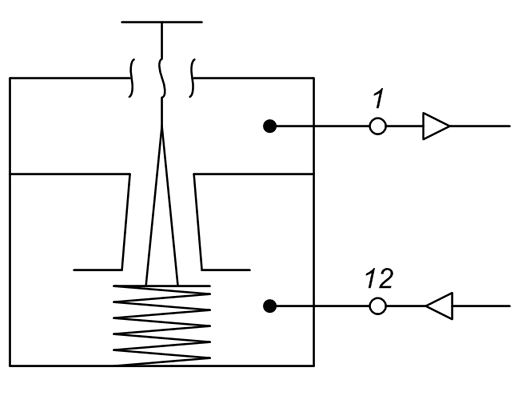

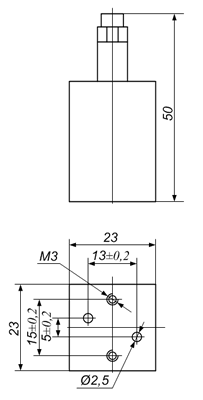

Элемент состоит из корпуса, штока с конусом и регулировочного винта. Входное давле­ние подается по каналу 12, выходное давление отводится каналом 1.
Расход воздуха через сопротивление устанавли­вается посредством изменения проходного сече­ния кольцевого зазора, через который проходит воздух. Настройка производится поворотом винта, при этом конус штока перемещается в конусном отверстии, выполненном в корпусе.
