П1Д1М Пневмосопротивление

Пневмосопротивление регулируемое со шкалой типа П1Д.1М предназначено для ограни­чения расхода. Величина расхода через пневмосо­противление зависит от перепада давлений до и после него и от величины кольцевого зазора, через который проходит воздух.

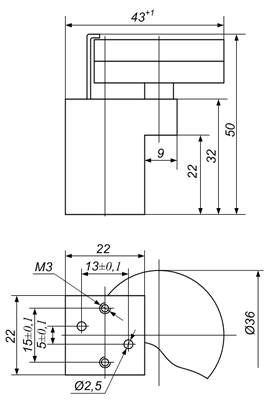

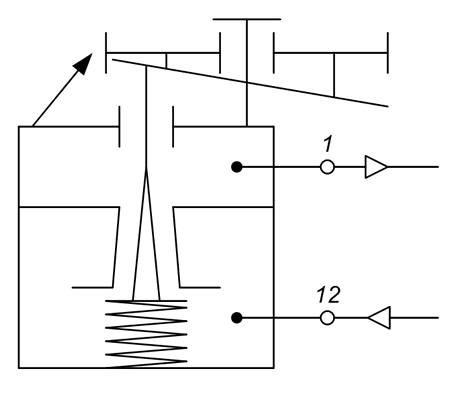

Элемент состоит из корпуса, штока с конусом и диска. На верхнем торце диска укреп­лена шкала, на нижнем — лекало. Лекало выпол­нено в виде гибкой шайбы, имеющей пространст­венную кривизну, изменяемую с помощью регули­ровочных винтов, расположенных в диске. Нижняя поверхность лекала нажимает на головку подпру­жиненного штока. Шкала градуируется потребите­лем в необходимых величинах. Входное давление подается по каналу 12, выходное давление отво­дится каналом 1.
Расход воздуха через сопротивление устанавли­вается таким же образом, как и у элемента типа П2Д.2М. Невоспроизводимость уставки расхода воздуха по шкале не более 10% от номинального значения установленного расхода.
