П1Р.1 Реле трехмембранное

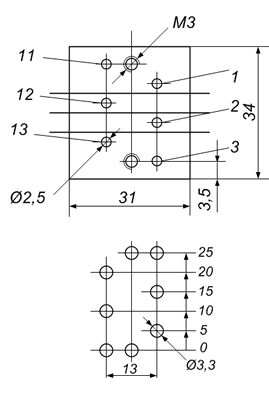

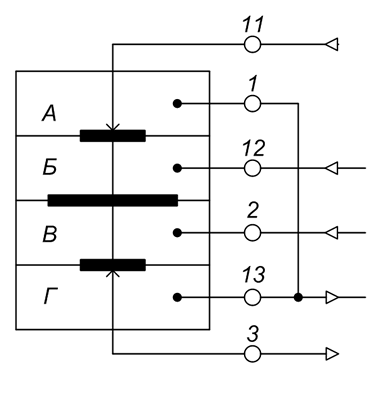

Реле трехмембранное типа П1Р.1 предназначено для реализации логических функций. Элемент может применяться также для ком­мутации непрерывных сигналов. Реле состоит из четырех секций, трех плоских резинотканевых мембран, связанных в мембранный блок, и двух сопл. Секции и мембра­ны образуют четыре камеры - А, Б, В и Г. Жест­кие центры крайних мембран служат заслонками и вместе с соплами образуют два пневмоконтакта «сопло - заслонка».

При работе элемента в активном режиме к со­плу камеры А через канал 11 подводится давление питания, при работе в пассивном режиме — вход­ной сигнал. В камеры Б и В через каналы 2, 12 подводится либо входной сигнал, либо давление подпора. Величина давления подпора определяет­ся схемой включения элемента: если под воздей­ствием подпора сопло питания должно быть за­крыто, то давление подпора устанавливается при­мерно 0,9 кгс/см² (90 кПа), в другом случае — 0,4 кгс/см² (40 кПа). К камере Г подводится входной сигнал или она через канал 13 соединя­ется с атмосферой. Во всех .режимах работы вы­ходной сигнал отводится от коммуникации, соеди­няющей каналы 1 и 3. Под суммарным воздействием входных давле­ний и давления подпора в статическом состоянии мембранный блок находится в одном из крайних положений схемы включения реле.
