П1МИ Модуль интегральный

Модуль П1МИ состоит из двух секций, крышка, основания, резинотканевых, фторопластовой и металлических прокладок. Секции и прокладки образуют единую конструкцию, включающую в себя четыре независимых клапанковых элемента, каждый из которых может выполнять одну из функций: «отрицание», «запрет», «импликация».

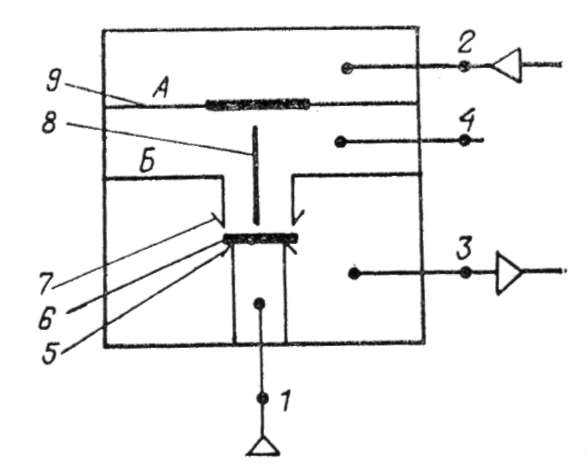

Принципиальная схема клапан-кового элемента модуля интегрального пневматического типа П1МИ

Каждый элемент содержит резиновую мембрану 9, шток 8, два сопла 5, 7 и расположенный между ними диск 6. Давление питания подается в сопло 5, входные сигналы подаются в камеры А и I («импликация») или только е камеру А («отрицание», «запрет»). В данном случае камера Б соединяется с атмосферой. При подаче входного сигнал; по каналу 2 в камеру А мембрана 9 прогибается и перемещает шток 8 в сторону сопл, диск 6 под действием штока перекрывает сопло 5 и открывает сопло 7 и канал 3 сообщается с каналом 4. При отсутствии входного сигнала в камере А диск под действием давления питания перекрывает сопло 7 и канал 1 сообщается с каналом 4.

Возможные схемы включения каждого элемента модуля приведены ниже.

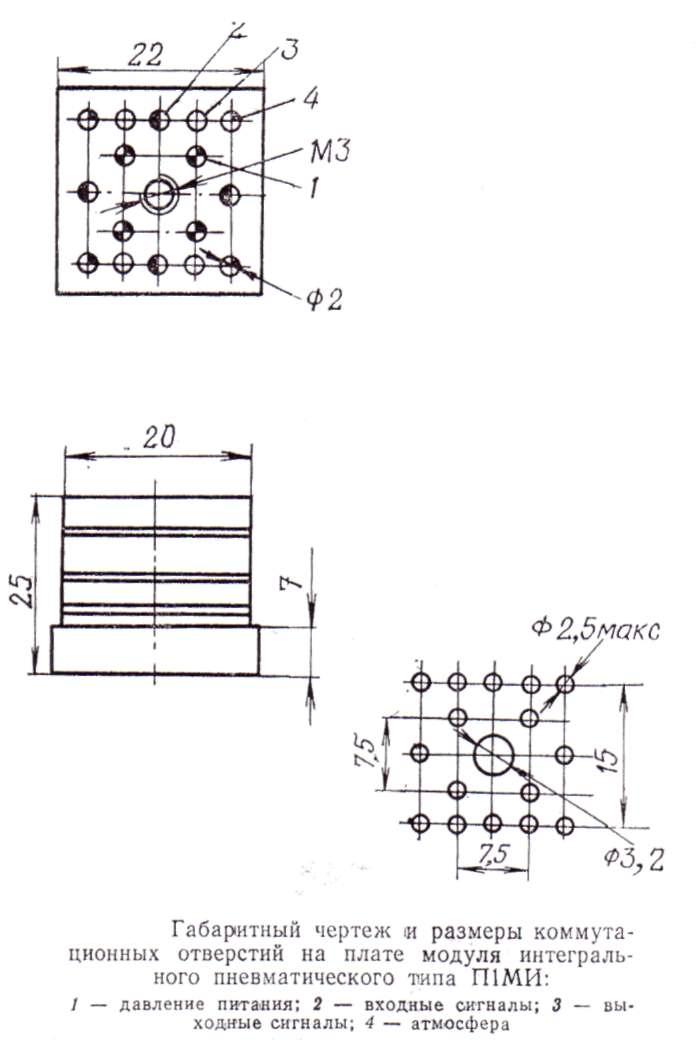

Модуль монтируется на плате. Габаритные, монтажные и присоединительные размеры и размеры коммутационных отверстий на плате приведены на рисунке.
