П1108 Пневмоэлемент
Реле выключающее типа П-1108 предназначено для коммутирования сигналов, а также для реализации элементарных логических функций.

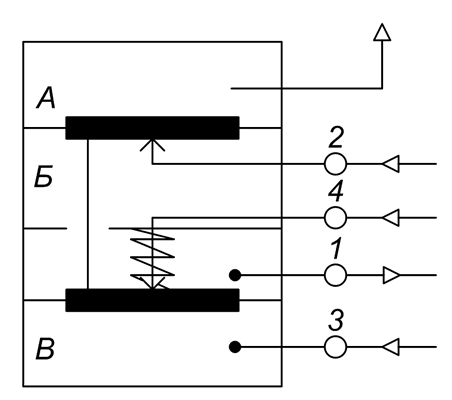

Реле состоит из трех секций, двух резинотканевых мембран, свзанных в мембранный блок, двух сопл и, пружины.
Секции и мембраны образуют три камеры - Л, Б и В. Жесткие центры мембран служат заслонками и вместе с соплами образуют два пневмоконтак-та «сопло - заслонка», один из которых нормально закрытый, другой - нормально открытый.

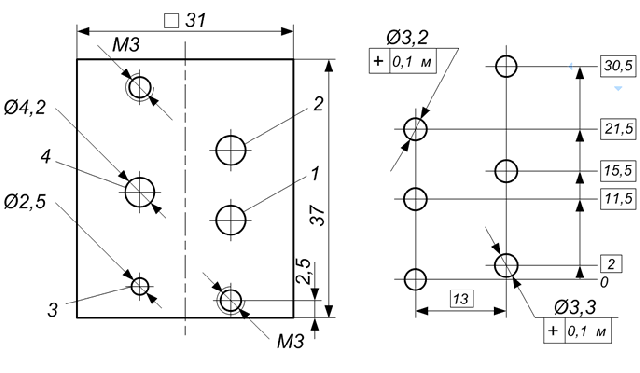

Коммутируемые (аналоговые и дискретные) сигналы подводятся к каналам 2 и 4, разрешающий сигнал - к каналу 3, выходное давление отводится из камеры Б через канал 1. Камера Л связана с атмосферой.
При единичном значении сигнала разрешения выход элемента соединен с каналом 2, при нулевом значении сигнала разрешения - с каналом 4.
