П2П.7-1 Пневмоповторитель
Пневмоповторитель - усилитель мощности типа П2П.7 предназначен для создания выходного сигнала, равного по давлению входному сигналу и усиленного по расходу.

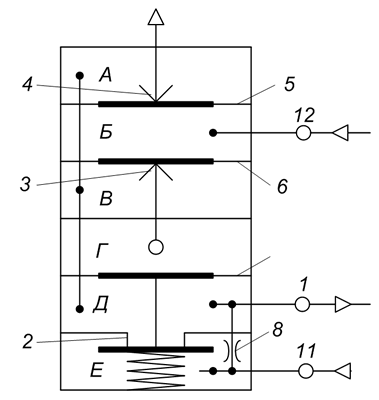

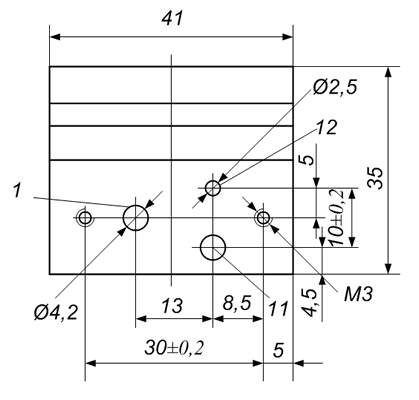

Пневмоповторитель состоит из четырех секций и трех плоских резинотканевых мембран 5, 6, 7, образующих совместно шесть камер - А, Б, В, Г, Д и Е, а также клапана и двух пар «сопло-заслонка». Входное давление через канал 12 подается в камеру Б.
Давление питания через канал 11 поступает непосредственно в камеру Е и через пневмосопротивление 8, конструктивно выполненное в секции, - в камеру Г. Выходом элемента является канал 1.
Камера Г является емкостью, заключенной между нерегулируемым пневмосопротивлением 8 и пневмосопротивлением, образуемым парой «сопло-заслонка» 3. Величина давления в емкости, определяемая величиной входного давления, управляет набором (из камеры Е) выходного давления. Выходная камера Д соединена с камерами отрицательной обратной связи А а В.
При увеличении входного давления в камере Б сброс в атмосферу через пару «сопло - заслонка» 4 уменьшается, мембраны 6 и 7 прогибаются в сторону камеры Д, проходное сечение клапана 2 увеличивается и выходное давление возрастает. Пневмоповторитель работает аналогично при уменьшении выходного давления, например вследствие увеличения расхода в выходной коммуникации.
При уменьшении входного давления и соответствующем уменьшении давления в камере Г или при увеличении выходного давления, например вследствие повышения давления питания, и при неизменном входном давлении в камере А увеличивается проходное сечение пары: «сопло-заслонка» 4 и давление на выходе пневмоповторителя уменьшается.
Порог чувствительности 0,1% от рабочего диапазона изменения выходного сигнала.
