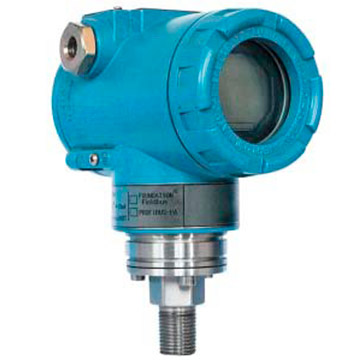

Датчик давления Тизприбор-100P
Интеллектуальный
датчик давления Тизприбор-100P с надежным тензорезистивным полупроводниковым
кремниевым чувствительным элементом. Мощные функции и высокоскоростные
вычислительные возможности микропроцессора наделяют его отличными свойствами,
такими как интеллектуальность, высокая точность, высокая надежность,
стабильность нуля и т.д. ЖКдисплей может отображать множество физических
параметров, таких как давление, температура, ток.
Интеллектуальный датчик давления серии Тизприбор-100P поддерживает HART, Foundation Fieldbus, протокол Profi bus PA, так же можно использовать аналоговый выход 4-20 мА. Датчик может измерять давление, уровень жидкости и другие производственные показатели. Он может широко использоваться в нефтяной, химической, электрической и металлургической промышленности и т.д.
ТУ 4212-100-37185268-2014
Технические характеристики
| Питание |
9~32 В постоянного тока (FF, PA) 9~17,5 В постоянного тока (FF, PA; взрывобезопасный прибор) 11,9~42 В постоянного тока (HART) 11,9~30 В постоянного тока (HART; взрывобезопасный прибор) |
|
| Выход | Аналоговый: 4~20 мА. Цифровой: Сигналы HART, FF и PA | |
| Дисплей | Дополнительный 6-битный цифровой или 5-битный символьный ЖКИ | |
| Температура |
Рабочая температура: -40 ~ 85 ºC (без отображения) -30 ~ 70 ºC (с отображением) -30 ~ 60 ºC (взрывобезопасный IC) |
Температура хранения: -40 ~ 100 ºC (без отображения) -40 ~ 85 ºC (с отображением) |
| Влажность | 5%~100% относительной влажности | |
| Время запуска | ≤5 секунд | |
| Время обновления | 0,2 секунды | |
| Регулировка демпфирования | 0~15 секунд | |
| Точность | ±0,075% выбранного диапазона. Если выбранный диапазон <1/10 максимального диапазона, точность составит ±[0,025+0,005 (максимальный диапазон/выбранный диапазон) ]% выбранного диапазона | |
| Влияние температуры | Влияние каждого изменения 28 ºC (50 ºF) | |
| Выбранный диапазон >0,1 максимального диапазона: ±[0,019% максимального диапазона +0,125% выбранного диапазона]; | Выбранный диапазон <0,1 максимального диапазона: ±[0,025% максимального диапазона +0,125% выбранного диапазона]. | |
| Долговременная устойчивость | Через 12 месяцев, ±0,1% максимального диапазона | |
| Влияние статического давления ± | ±0,25%/13,8 МПа максимального диапазона | |
| Влияние изменения питания | < 0,005%/В калиброванного диапазона | |
| Взрывобезопасность | искробезопасный Ex ia II C T4 | |
| Степень защиты | IP65 | |
Физические характеристики
| Электрическое подключение | 1/2-14 NTP, внутренняя резьба |
| Вес |
1,6 кг (с ЖКИ) 1,0 кг (без ЖКИ) |
Модели датчиков в зависимости от типа измеряемого давления и согласно протоколу связи:
| Модель | Закрытый тип | Диапазоны изменений |
| Тизприбор-100P SG | Датчик давления | 20кПа - 35МПа |
| Тизприбор-100P SA | Датчик абсолютного давления |
Датчики давления могут перенастраиваться на вакуумметрическое давление в пределах от минус 98 кПа до Pmax.
| Модель | Тип протокола связи |
| Тизприбор-100P H | 4-20 мА + HART |
| Тизприбор-100P F | Foundation Fieldbus |
| Тизприбор-100P P | PROFIBUS PA |
